Безумный компьютер на Gigabyte, или Такое вам не собрать!
Безумный компьютер на Gigabyte, или Такое вам не собрать!
История сегодня необычная. Недавно к нам постучалась компания «Онлайн-Трейд» и предложила протестировать компьютер целиком на Gigabyte — материнская плата, видеокарта, корпус, кулер, память, блок питания и даже SSD — всё от одного производителя. Понятно, смысловой нагрузки такая сборка не несёт, но это довольно редкое железо, ну и вообще, до недавнего времени сделать такой монобренд было невозможно. То есть даже будучи отбитым фанатом одной марки, всё равно надо было покупать железо у разных компаний.
В общем, мы ввязались в эту историю. Естественно, пошла она не по плану — компьютер нам прислали не как готовое изделие, а как набор компонентов. Но оно и к лучшему — так и железо проще тестировать, да и под обзор не надо разбирать и собирать уже готовый компьютер.

Поехали

Собирали систему в недешёвый для своего класса Aorus AC300W R2. Сам корпус — растолстевший Midi-Tower с абсолютно пустым основным отсеком. Держатели под SSD расположили сзади, а корзины под 3,5-дюймовые жёсткие диски поставили перед блоком питания и прикрыли единым коробом.
Подсветки на корпусе мало, и это хорошо
Технические характеристики Aorus AC300W R2
Материнская плата: ATX, MicroATX, MiniITX
Накопители: 2x 3,5 дюйма, 3x 2,5 дюйма
Вентиляторы: до 6х 120 мм или 4х 140 мм + 120 мм
Слотов расширения: 7
Габариты: 46,9x21,1х45,8 cм
Цена на март 2019 года: 8000 рублей ($123)
Корпус поддерживает вертикальную установку видеокарт, для этого в комплекте есть переходник. Однако, самого райезера нет, что странно при такой цене. Хотя не страшно, наша видеокарта в вертикальном положении тут всё равно не помещается. По исполнению вопросов нет. Отверстий на backplate наделали нормально. Ушек для зацепа стяжками тоже достаточно. Ну а металл внутри отшлифован, так что во время сборки пальцы не оцарапаешь и не порежешь.
Охлаждение организовано по классической схеме — спереди 120 и сзади 120 мм. В целом, достаточно, но ещё две вертушки можно поставить на вдув спереди и ещё две — на выдув — на крышу. Все вентиляторы прикрыты пылезащитными сетками, и добраться до них можно, не вскрывая корпус, а это даёт шанс на то, что их реально будут периодически мыть. Основная панель сделана почему-то из пластика, а не металла, что нелогично для такой цены. Ну и конечно, всё это украшено подсветкой.

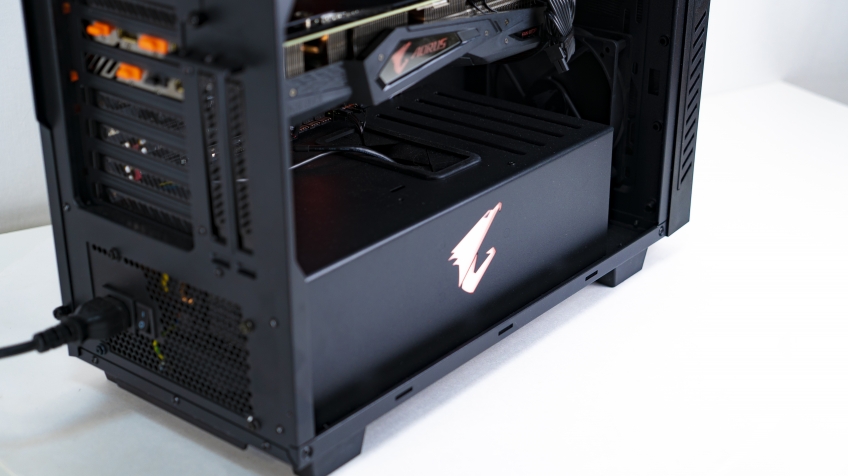

Блок питания и жёсткие диски заботливо спрятали под крышку. Отсек, естественно, продувается

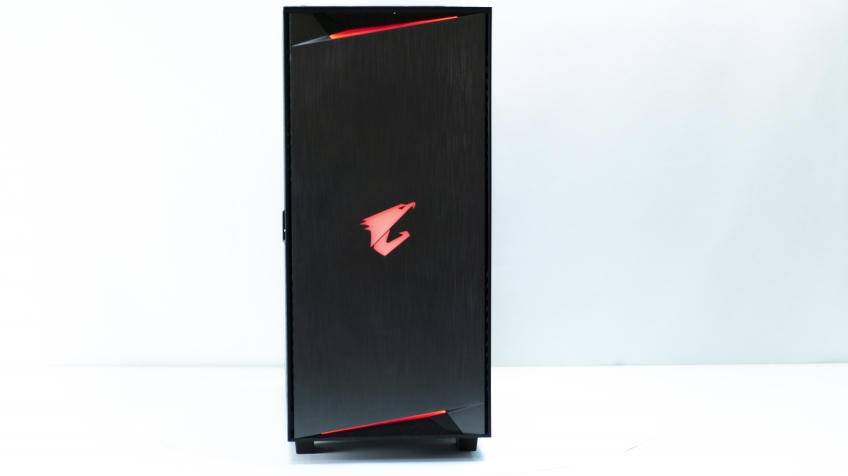

Усердствовать с ней не стали — светятся только логотипы и две полоски сверху и снизу. С одной стороны, маловато для Aorus, у которой мигает чуть ли не каждый порт на материнской плате. С другой — такой минимализм выглядит солиднее. Как бы то ни было, на подсветку есть клавиша отключения и лампочки входят в фирменную обвязку RGB Fusion. То есть цветом и режимом свечения можно управлять из одной программы, и, по идее, вся наша сборка должна синхронизироваться.

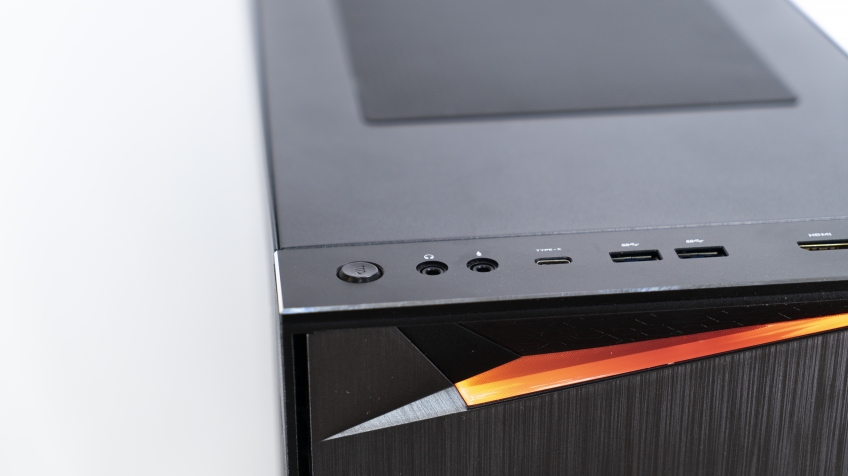

И последнее по корпусу — у него богатый набор разъёмов. Тут и два аудиоджека, и USB Type-C, и пара USB 3.0, и даже внешний HDMI, который пригодится, если есть VR-шлем или периодически нужны подсъёмки с внешней карты захвата.
Набор разъёмов отличный, но подключить HDMI будет непросто, слишком короткий провод

Начинка

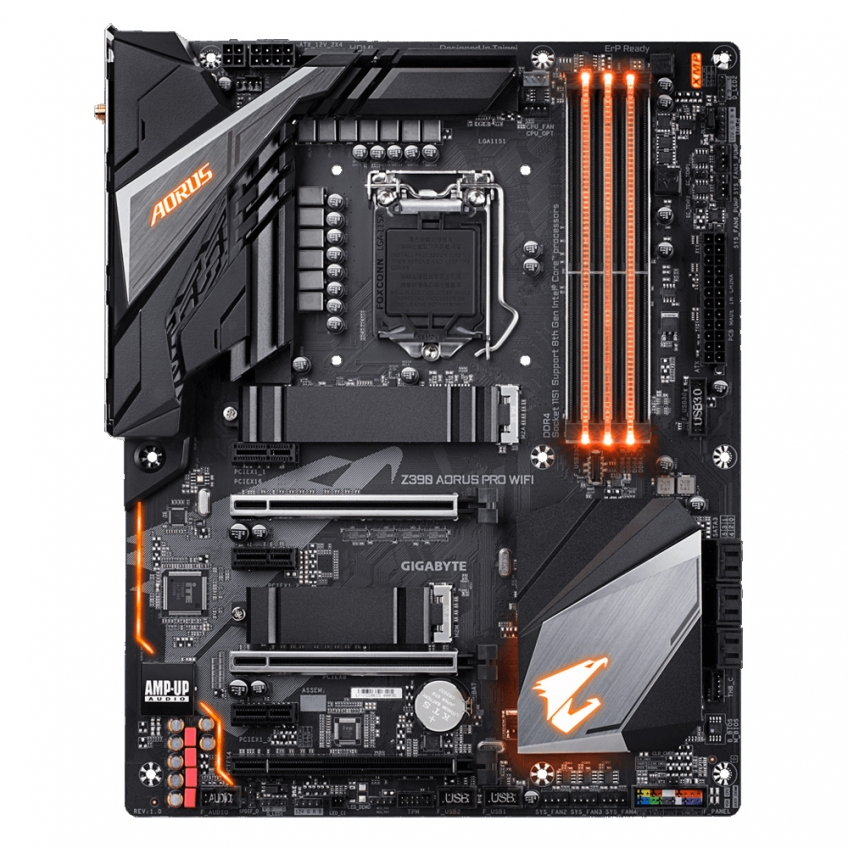

В основе — серьёзная материнская плата — Z390 Aorus Pro WiFi за 15 000 рублей. Она использует почти все возможности чипсета. Шесть SATA, по три PCIe x16 и PCie x1, два m.2 и надежная система VRM, которая не сильно греется даже под разогнанным Core i9-9900K. Естественно, на плате хватает подсветки, UEFI почти как на старших моделях и для бытового разгона есть всё необходимое, а система подсветки завязана в нужный для синхронизации RGB Fusion. В целом, это материнка того класса, который берут для топового компьютера под разгон и при этом без огромной переплаты за ненужные плюшки вроде крутого звука или третьего полноразмерного M.2.
Z390 Aorus Pro WiFi — отличная материнка для тех, кому нужно всё, но переплачивать не хочется. Если выкинуть WiFi, получится ещё дешевле
Технические характеристики Z390 Aorus Pro WiFi
Чипсет: Intel Z390
Сокет: Socket 1151
Формфактор: ATX (305 x 244) мм
Оперативная память:  4x DIMM, DDR4-4266, до 128 ГБ
Слоты PCIE: 3x PCIEx16, 3x PCIEx1
Дисковая подсистема:  2x M.2, 6x SATA III 6Gb/s
Звуковая подсистема:  7.1 HD (Realtek ALC1220)
Сеть: 1 Гбит Ethernet (Intel), WiFi 802.11ac
Панель ввода/вывода: 4x USB 2.0, HDMI, USB 3.1 Type-C, 2x USB 3.1, 3x USB 3, LAN, аудио
Цена на март 2019 года: 15 000 рублей ($225)
Камень, как и говорили, Intel Core i7-8700K. Это шесть ядер, 12 потоков. Модель уже не новая, но для игровых сборок более чем актуальная. Однако, учитывая сегодняшние цены, мы бы брали седьмой или даже пятый Ryzen, которые пусть и медленнее в играх, но дали бы ощутимый выигрыш по цене.

Необычное

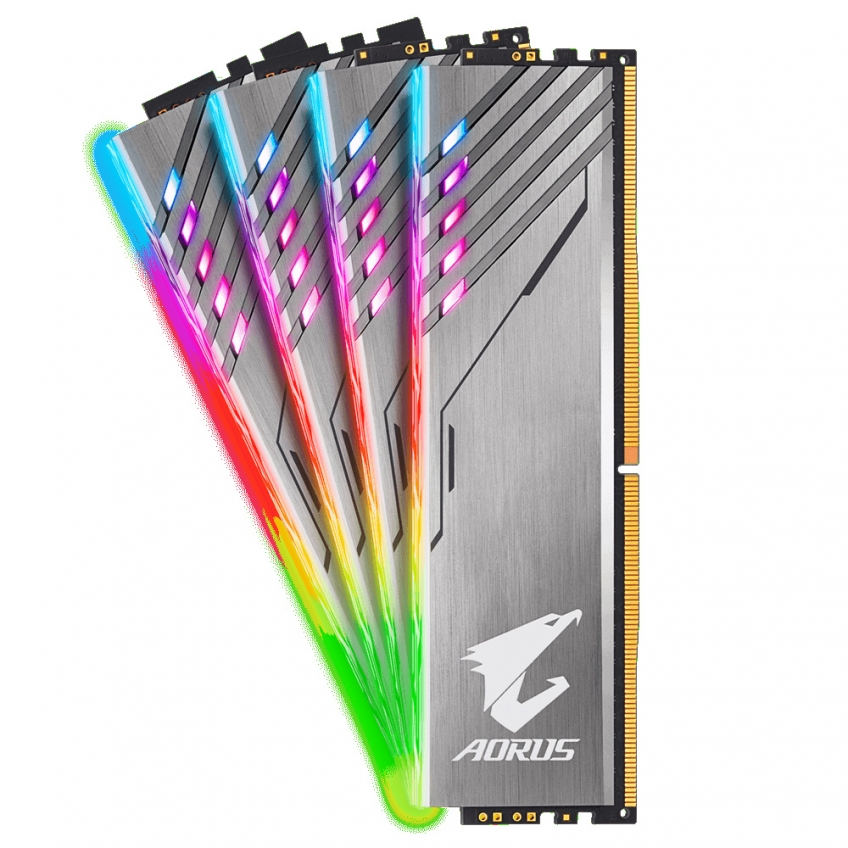

Память у нас тоже Gigabyte. Да, не удивляйтесь, компания представила планки год назад на Computex. Тогда она придумала странную концепцию продавать в одной коробке четыре планки, две из которых были муляжами с подсветкой. Идея, на наш взгляд, прикольная, но не сработала. Поэтому теперь Gigabyte продает только реальные наборы.
В Gigabyte придумали крутую штуку. Продавать в комплекте две планки-пустышки с подсветкой. Не пошло!
В нашем случае это не Aorus с подсветкой, а Gigabyte Memory — две по восемь частотой 2666 МГц с неплохими таймингами в базе — 16-16-16-35. Стоят они по рынку — 8400 рублей. Какие используются чипы не знаем, но память одноранговая, и её можно раскочегарить до 3000 МГц при неплохих таймингах 14-17-17-28.
Под радиаторами мы не нашли ничего интересного
Технические характеристики GIGABYTE DDR4 16Gb
Объем: 2x 8 ГБ
Поддерживаемые частоты: 2666 МГц
Задержки: 16-16-16-35
Стандартное напряжение: 1,2 В
Цена на март 2019 года: 8400 рублей ($130)

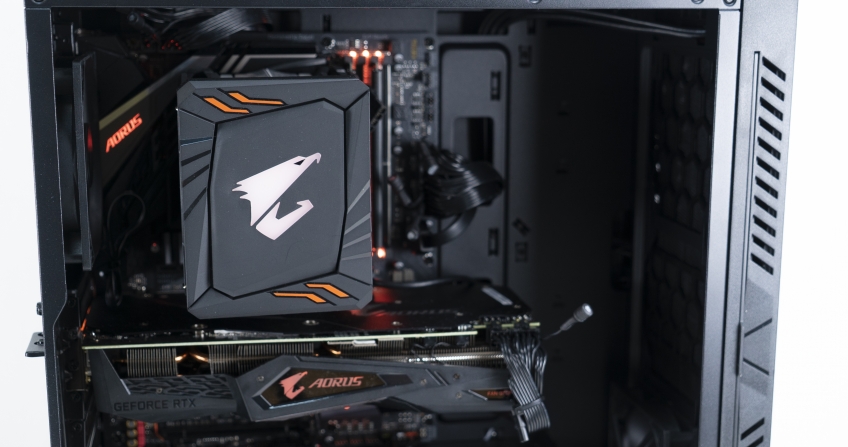

На охлаждение процессора кинули кулер Gigabyte ATC700. Признаёмся, до этого видели его только на фотографиях и не понимали, за что просят 6300 рублей. В жизни стало понятнее. Конечно, видали мы башни и побольше, и с куда более тонкими пластинами, но вот с медными трубками по 10 миллиметров... не припомним.
Три трубки по 10 мм — спорное решение, но выглядит круто
Технические характеристики Gigabyte ATC700 Aorus
Тип: воздушное
Поддерживаемые сокеты: Intel LGA20xx/LGA1366/LGA115x, AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1
Вентилятор: 2х 120 мм (53 CFM, 70 000 ч, 12—31 дБА)
Тип подключения: 4-pin
Радиатор: алюминий
Трубки: 3х 10 мм
Вес: 955 г
Цена на март 2019 года: 6300 рублей ($95)
Активная часть у кулера собрана на двух 120-ках, плюс сверху стоит панель с RGB-подсветкой, которую надо подключать к внутреннему USB-порту на материнке. Схема установки в принципе не сложная, есть большой и прочный backplate, к основанию башни крепится металлическая рамка, и всё это притягивается друг к другу четырьмя винтами. Вопрос в том, что при этом надо отсоединять вентиляторы и частично снимать панель с подсветкой, а значит, если захочется поменять термопасту — в корпусе это будет сделать сложно.
Чтобы установить или снять кулер, нужно отстегнуть планку с подсветкой и снять два вентилятора. В корпусе это сделать сложновато
Ребра на радиаторе довольно толстые
Аналогично и с SSD. Башня огромная и накрывает первый M.2-слот. Мы это не учли, поэтому накопитель ткнули во второй. Сам SSD — тоже от Gigabyte, это двухполосный NVMe на очень скромные 128 ГБ. Память, как мы думаем, это TLC от Toshiba. А вот контроллер — Phison PS5008-E8, и он часто используется в бюджетных моделях.
В основе твердотельника лежит контроллер Phison PS5008-E8, который выдает 1100 МБ/с на чтение
Технические характеристики Gigabyte GP-GSM2NE8128GNTD
Интерфейс: M.2, 2x PCIe
Форм-фактор: M.2 2280
Емкость: 120 ГБ
Контроллер: Phison PS5008-E8
Заявленная скорость чтения: 1100 МБ/с
Заявленная скорость записи: 500 МБ/с
Цена на март 2019 года: 2400 рублей ($35)
Наконец, запитали всё от блока Aorus P750W. Для нашей системы он избыточен, но сам блок и по схеме неплох, хотя и собирается на малоизвестной MEIC, и по наполнению у него всё хорошо. Кабеля модульные и идут тонкой лапшой. Придерёмся только к тому, что у каждого коннектора висит защитная ёмкость, что не понравится любителям идеального порядка.

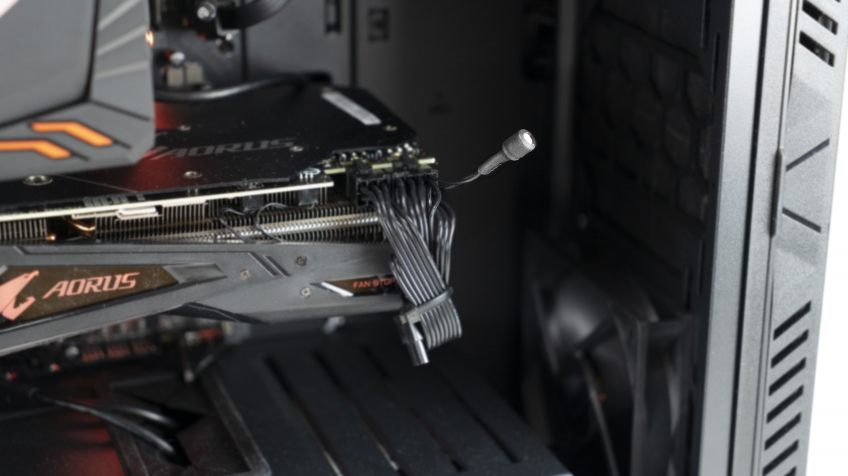

Защитные конденсаторы на проводах — штука полезная, но выглядит странно
Технические характеристики Aorus P750W
Формфактор: ATX
Мощность:  750 Вт
Линии: +3,3 в — 20 А, +5 в — 20 А, +12 в — 62 А
SATA: 6
PCI-E: 4
CPU:  2x 4+4
Габариты: 150 x 160 x 86 мм
Цена на март 2019 года: 9500 рублей ($145)

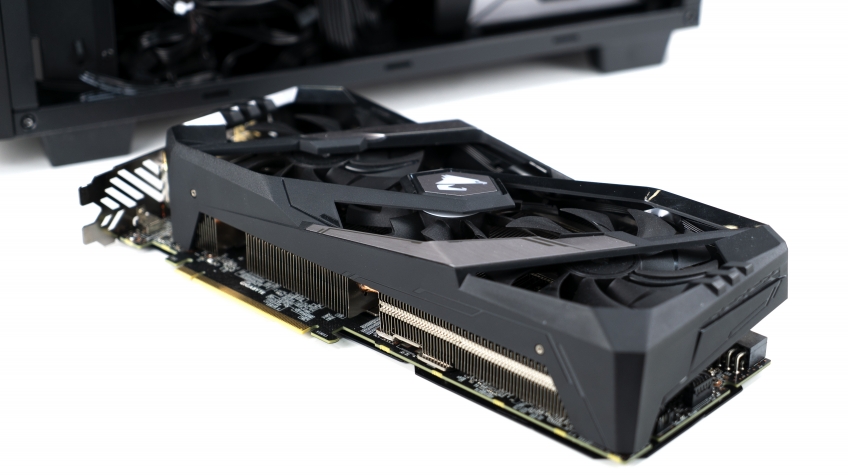

Ну и наконец, видеокарта, топовая версия RTX 2070 — Aorus 8G. Это версия с охлаждением на три вертушки, которые крутятся в разные стороны. Пассивная часть набрана тремя радиаторами на пяти трубках с прямым контактом. Все цепи питания и память через пластины соединены с основными радиаторами. Температуры, частоты, разгонный потенциал у этой карты будь здоров. Ну и конечно же, у платы потрясающая подсветка, и очень жаль, что смотреть она будет вниз.
У версий Aorus одна из лучших подсветок на рынке, но без возможности вертикальной установки мы её даже показать не можем!
Технические характеристики RTX 2070 Aorus 8G
Ядро: TU106
Техпроцесс: 12 нм
Потоковых процессоров: 2304
Текстурных блоков:  144
Блоков растеризации: 64
RT-ядра: 30
Частота GPU: 1607—1815 МГц
Память: 8 ГБ GDDR6, 14 142 МГц
Энергопотребление: 175 Вт
Цена на март 2019: 44 730 рублей ($690)

Сборка

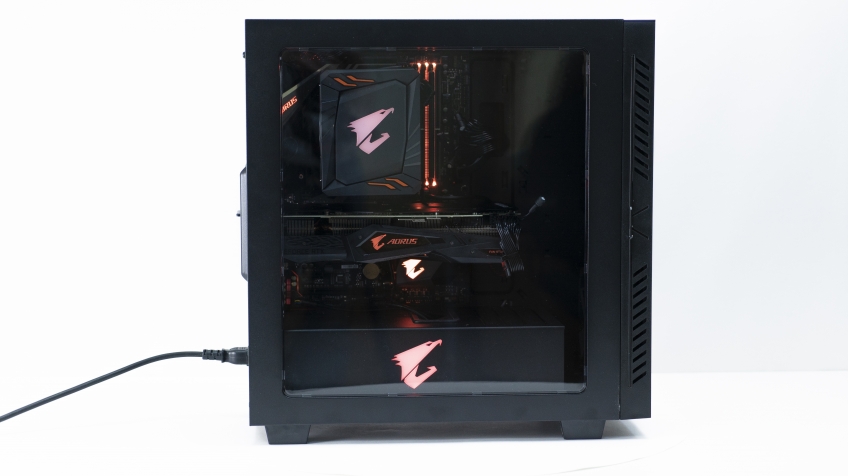

Итак, что у нас получилось... Самое главное, со сборкой и запуском не было вообще никаких проблем. Грубо говоря, соединили, нажали кнопку, и завелось. Из мелких вещей напряг только кулер — приходилось снимать вентиляторы. К корпусу глобальных вопросов нет, но хочется больше пространства за задней крышкой, а кабель под внешний HDMI должен быть длиннее. Понимаем, что его планировали под видеокарты с внутренними HDMI, как это было с серией Xtreme Gaming. Но сейчас таких плат нет, и, чтобы вытянуть этот кабель, надо покупать небольшой удлинитель.

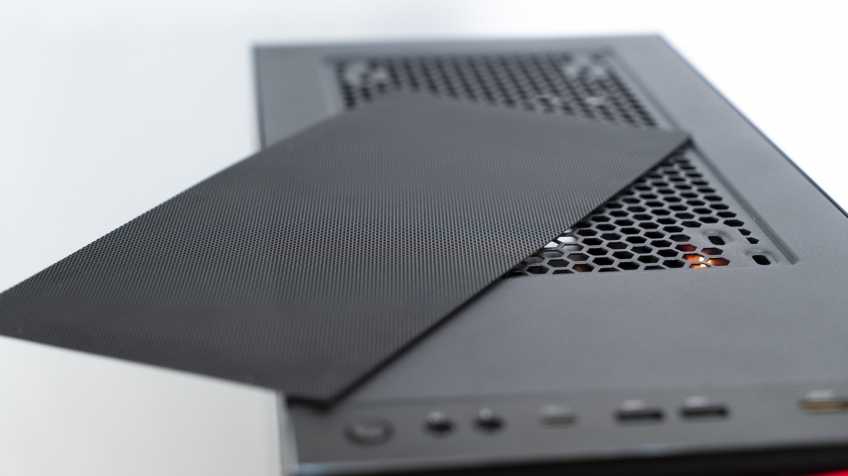

Легкосъёмные пылевики — это очень удобно и практично
Теперь из крутых вещей. У нас сразу завелась вся подсветка, и она действительно заработала в синхронизированном режиме. То есть выделил все компоненты рамочкой, задал цвет, и всё заработало. И мало того, что это вообще заработало, так ещё и цвета на всех элементах в принципе совпали. И это реально плюс Gigabyte — мы уже встречали у некоторых компаний, когда RGB-ленты даже на одном устройстве светят с разными оттенками. Пожалуй, единственное, что не понравилось, — кнопка отключения подсветки на корпусе работает только на корпус, хотя, наверное, её можно было настроить так чтобы она отключала всю подсветку системы.
Подсветка полностью синхронизируется и управляется из одной программы
По шумности машина получилась тихой, и температуры при этом вполне нормальные. Процессор в дефолте под AVX набирал 81° C, под 3ds max — 68, ну а в играх вообще болтался в районе 57 градусов. Да, частоты при этом были не ахти — 4,3 ГГц, но для дефолтного режима это приемлемо.

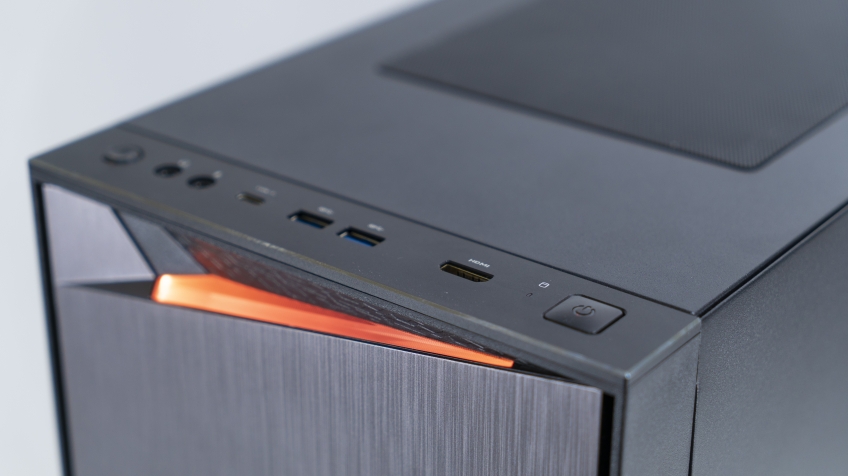

Слева стоит кнопка выключения подсветки. К сожалению, работает она только на лампочки самого корпуса
Видеокарта, соответственно, грелась чуть больше, чем на открытом стенде, до 72–73 градусов под полной нагрузкой. Но частота доходила до 1980 МГц без вмешательств в настройки. При этом за счёт неплохой шумоизоляции и общей бесшумности мы сбили эту температуру до 67 градусов, подобрав оптимальный вариант работы вентилятора. Так, чтобы и охлаждал получше, и слышно его всё ещё не было. В играх, к слову, получилось 2020 МГц, опять же без вмешательства в настройки энергопотребления.

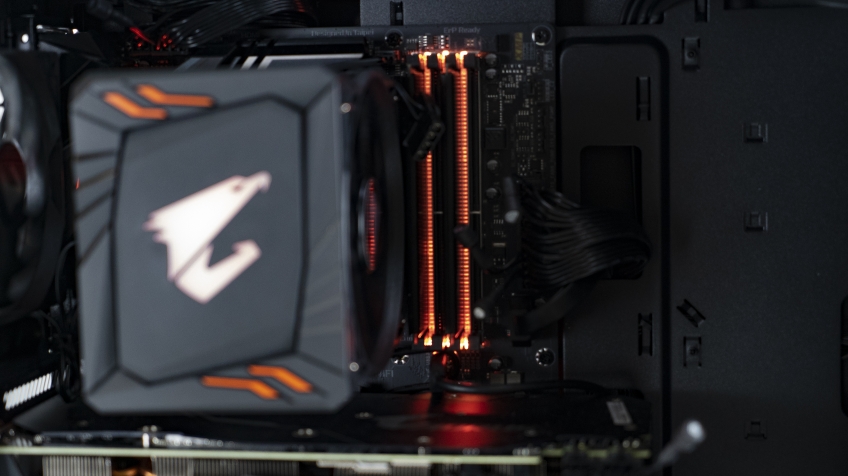

Подсветку на планках памяти с легкостью заменили лампочки на самих DIMM-портах
Теперь про разгон. Напомню, мы в Игромании придерживаемся политики «лучше потерять 100 МГц, но выиграть в температуре», поэтому никакого экстрима. Да и неоткуда ему, собственно, тут взяться. Процессор не скальпированный, кулер воздушный и запаса было мало. Поэтому процессор был доведен до 4,5 ГГц при 1,19 В. В целом, можно было подняться выше, но с ростом напруги температуры прыгали за 95 градусов. С памятью, как говорили, удалось подняться с 2666 до 3 ГГц при таймингах 14-17-17. В принципе бессмысленно, но приятно. Ну и по видеокарте, мучить её не стали. Да, при смещении лимитов по температуре и питанию, она поднимается до 2060 МГц. Но эти плюс 40–60 МГц погоды не делают, и греть чип такими вещами явно бессмысленно.

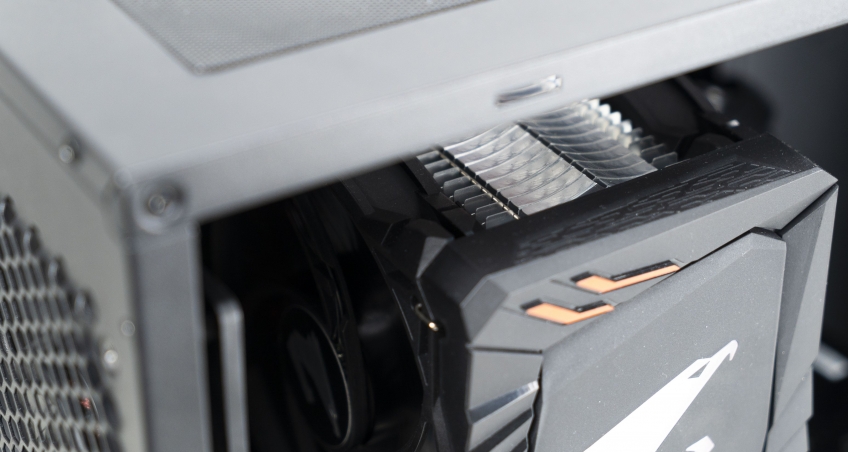

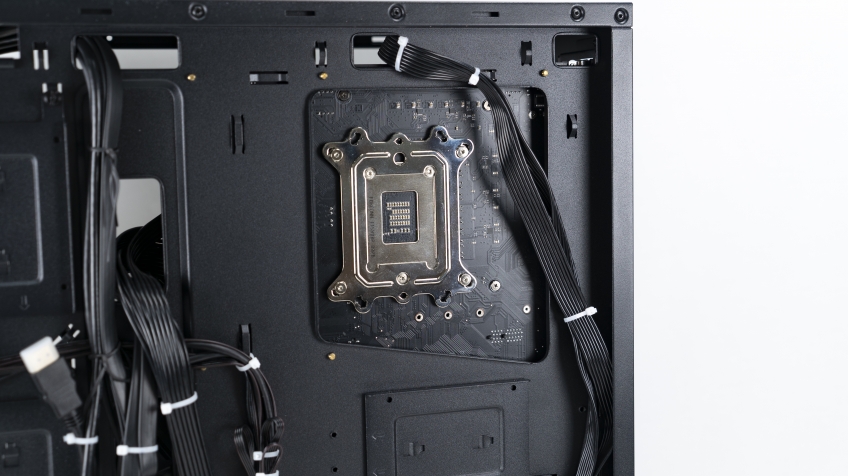

Планка крепления у кулера толстая и надежная — и это правильно с учётом немалого веса башни

В итоге

Стали бы мы такую систему собирать за свои деньги? В базе — да. Материнская плата, видеокарта и даже блок питания точно стоят своих денег. Память и SSD, в принципе, тоже идут по рыночной стоимости и при желании или если нет альтернативы, их тоже можно покупать. А вот корпус и охлаждение процессора — это уже чисто для красоты или вот такой, как у нас, проектной сборки на одном бренде. Ну и, конечно, ещё раз, сегодня логичнее собираться на седьмых или даже пятых Ryzen. Будет и дешевле, и по скорости примерно то же самое.
Выводов делать не будем. Это была демонстрационная сборка. Единственно, под конец немного скажем про «Онлайн-Трейд». Сеть огромная, торгует почти всем, чем только можно. Цены — среднерыночные, бывают скидки, бывают акции. Но нам, как геймерам, сеть интересна тем, что возит необычные железки. Из крупных ретейлеров она одна из немногих, кто, к примеру, продает Thermalright, она же почти единственная, кто официально ввозит брендированные корпуса вроде NZXT PUBG и NZXT Fallout, или столы от Lian Li. И для крупной сети, ещё раз повторим, это необычно.
Игровые тесты (Avg. FPS / 1% / 0.1%)
Assassin’s Creed Origins
1920x1080
SuperHigh 92/66/58
VeryHigh 101/71/63
VeryLow 122/82/69
2560x1440
SuperHigh 76/57/50
VeryHigh 81/59/52
VeryLow 115/80/71
3840x2160
SuperHigh 49/39/36
VeryHigh 50/43/41
VeryLow 81/57/51
Assassin’s Creed Odyssey
1920x1080
Ultra 63/48/43
High 84/57/49
Low 119/80/69
2560x1440
Ultra 56/44/40
High 68/52/47
Low 101/72/61
3840x2160
Ultra 32/31/29
High 42/35/34
Low 69/53/48
F1 2018
1920x1080
VeryHigh 170/93/79
High 228/149/122
VeryLow 282/169/155
2560x1440
VeryHigh 142/76/65
High 217/132/110
VeryLow 266/158/142
3840x2160
VeryHigh 97/49/43
High 144/74/66
VeryLow 190/97/73
Far Cry 5
1920x1080
Max 121/93/83
High 127/96/86
Min 149/105/89
2560x1440
Max 92/72/67
High 97/72/64
Min 119/88/79
3840x2160
Max 49/39/37
High 52/42/40
Min 63/48/45
Shadow of the Tomb Raider
1920x1080
All Max + RT Ultra 64/50/45
All Max 79/61/51
High 123/79/66
Min 142/83/63
2560x1440
All Max + RT Ultra 42/35/34
All Max 50/38/33
High 81/53/43
Min 102/56/45
3840x2160
All Max + RT Ultra 22/10/5
All Max 40/30/19
High 69/45/38
Min 91/49/39
Total War: WARHAMMER II
1920x1080
Ultra 92/70/62
High 124/99/87
Low 202/168/149
2560x1440
Ultra 70/81/59
High 87/73//66
Low 135/115/105
3840x2160
Ultra 37/31/29
High 46/41/39
Low 69/61/58
Tom Clancy’s Ghost Recon Wildlands
1920x1080
Ultra 68/59/56
VeryHigh 103/88/82
Low 168/131/114
2560x1440
Ultra 54/46/42
VeryHigh 79/65/63
Low 131/100/93
3840x2160
Ultra 33/28/26
VeryHigh 47/36/33
Low 80/54/50
World of Tanks Encore
1920x1080
Ultra 201/151/128
High 347/213/182
Low 654/431/325
2560x1440
Ultra 135/103/88
High 318/210/179
Low 656/433/336
3840x2160
Ultra 68/53/46
High 182/125/95
Low 597/373/299
Battlefield 5
1920x1080
Ultra 120/79/76
High 133/90/79
Low 189/99/70
2560x1440
Ultra 91/60/55
High 99/66/56
Low 141/110/88
3840x2160
Ultra 52/36/34
High 56/39/34
Low 80/68/62
Battlefield 5 Ray Tracing
1920x1080
Ultra + DLSS
Ultra 61/50/42
Low 88/63/59
2560x1440
Ultra + DLSS 53/46/41
Ultra 42/34/31
Low 66/56/52
3840x2160
Ultra + DLSS 24/14/13
Ultra 17/13/9
Low 38/19/16
Metro: Exodus
1920x1080
All Max + RT 48/37/35
All Max 67/47/41
Extreme 84/63/57
Ultra 112/81/75
Medium 139/102/67
2560x1440
All Max + RT + DLSS 42/27/25
All Max + RT 34/26/21
All Max 55/40/38
Extreme 65/58/43
Ultra 85/63/59
Medium 110/81/75
3840x2160
All Max + RT + DLSS 29/19/15
All Max + RT 19/14/11
All Max 35/27/21
Extreme 39/31/26
Ultra 48/38/32
Medium 65/49/44
Far Cry New Dawn
1920x1080
Max 96/67/61
High 107/78/72
Min 123/84/48
2560x1440
Max 87/62/56
High 95/68/60
Min 109/78/72
3840x2160
Max 53/39/36
High 56/42/39
Min 64/47/44
Tom Clancy’s The Division 2
1920x1080
Max 117/82/56
High 172/102/72
Min 193/113/76
2560x1440
Max 52/32/27
High 91/65/48
Min 123/73/58
3840x2160
Max 41/28/22
High 60/53/53
Min 73/55/41
